路牌鉚釘機

標志牌鉚釘機,路牌鉚釘機,標牌鉚釘機,標志牌專用鉚釘機,標志牌自動鉚釘機,標識牌鉚釘機自刺穿鉚接機

自沖鉚

自沖鉚接機(自刺穿鉚接機,鎖鉚,自沖鉚槍,自沖鉚鉗,自沖鉚設備)

交通標志牌鉚釘機也稱之為路牌鉚釘機、標志牌自動鉚釘機、標志牌專用鉚釘機、標志牌自沖鉚接機,雖然有各種各樣的名稱但它們都是同一種類型的鉚接裝備,目前有很多企業也是第一次聽說這樣的設備,希望下面介紹讓你了解和熟悉這款設備。



標志牌鉚釘機的技術原理及流程:壓邊圈首先向下運動對鉚接材料進行預壓緊,以防止材料在鉚釘?shù)淖饔昧ο孪虬寄?nèi)流動,而后沖頭向下運動推動鉚釘向下刺穿上層材料。在凹模與沖頭的共同作用下鉚釘尾部在下層金屬中張開形成喇叭口形狀以便鎖止,達到連接目的。鉚接兩層相同金屬材料時,較厚的放在下層;鉚接兩層不同金屬材料時,將塑性好的材料放在下層;鉚接金屬與非金屬材料時,將金屬材料放在下層。

自沖鉚接機原理圖

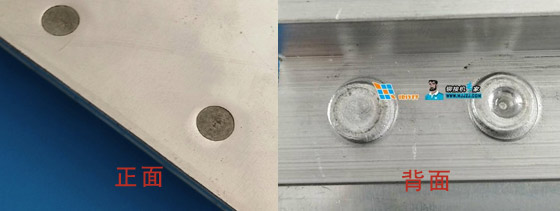

標志牌鉚釘機效果



鉚接機旋鉚機自動鉚接機
無需預先打孔,無廢料,無鐵屑產生
鉚接過程無噪音,無污染
自動供釘
單點連接強度高于焊接
可以連接金屬和非金屬材料和多層材料組合;
防水性、氣密性好;
標志牌鉚釘機屬于模具沖壓成型,鉚接尺寸一致,鉚接質量穩定;
通過檢測鉚接點外形幾何尺寸可以簡便地進行鉚接質量判定,還可以實現無損傷檢測;
裝釘,鉚接于一個沖程內完成,極大地提高工作效率;
設備能耗較低
鉚接后正面平整,附膜后無痕跡
鉚接壓力,時間可控


鉚接機旋鉚機自動鉚接機

自沖鉚接機(鎖鉚,自沖鉚槍,自沖鉚鉗,自沖鉚設備,手持自沖鉚)型號與參數
鉚接機旋鉚機自動鉚接機


80喉深標志牌鉚釘機   自沖鉚接機
80喉深標志牌鉚釘機   80喉深標志牌鉚釘機外形

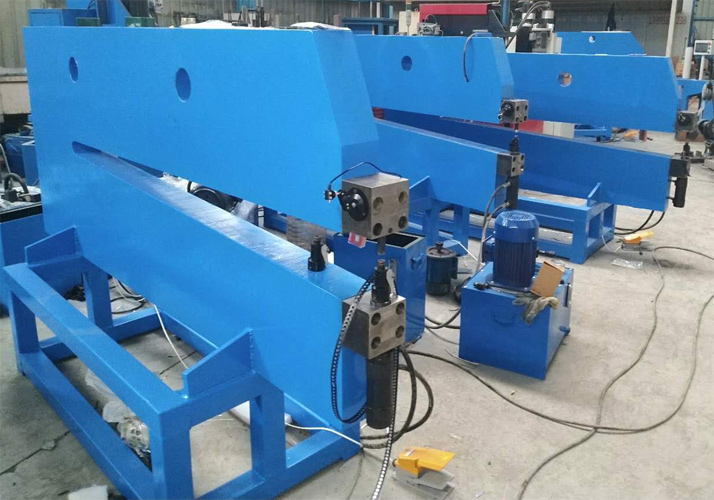

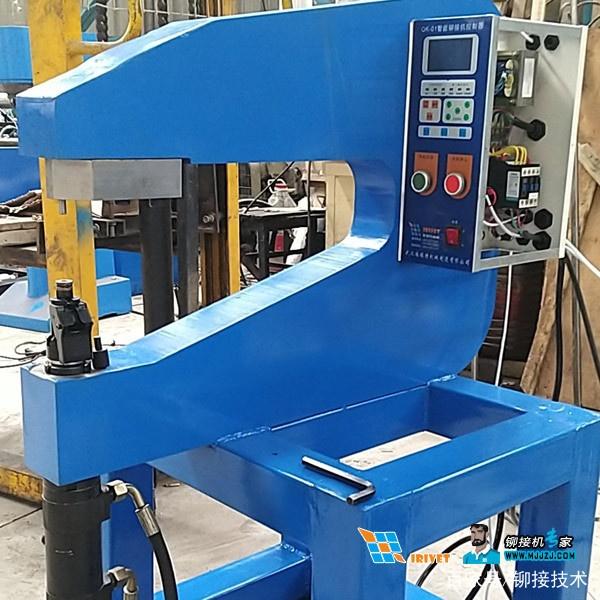

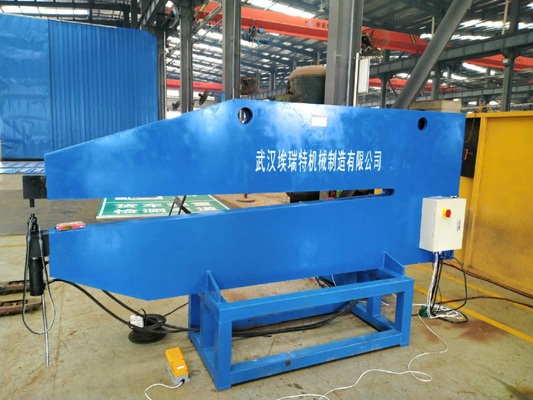

500喉深標志牌鉚釘機
500喉深標志牌鉚釘機   1000喉深標志牌鉚釘機

1500喉深路牌鉚釘機   標志牌鉚釘機
1500mm喉深標志牌鉚釘機   18000mm喉深標志牌鉚釘機
標識牌鉚接機   標牌自刺穿鉚接機
2000mm喉深標志牌鉚釘機   2400mm喉深標志牌鉚釘機

鉚接機旋鉚機自動鉚接機

1、整機保修2年,關鍵部件槍頭送釘系統終身保用
2、鉚接后反光面平整無凸起無凹陷
3、1秒實現自動送釘自動鉚接
4、鉚接槍頭采用進口配件齒輪送釘結構,可靠耐用,不卡釘,
5、大喉深設備配方便使用的遙控開關
6、標準件采用進口件,設備可長時間無故障運行
7、鉚接牢固,強度較焊接提高2-3倍
8、液晶顯示電控,參數可在自由設定
9、全功能壓力監控,壓力無級可調
10、鉚釘原廠直銷價格低至9分一顆
11、鉚接方向可以調換,可從下向上鉚接,也可從上向下鉚接
12、使用成本更高的45鋼鋼板制造整體,同樣厚度是普鋼強度的1.4倍
13、槍頭采用快裝結構,可以從上向下鉚接,也可以從下往上鉚接,鉚接方向自由切換

型號 Model
ZCM-5-80 ZCM-5-500 ZCM-5-1000 ZCM-5-1500 ZCM-5-1800 ZCM-5-2000 ZCM-5-2400
結構形式(Type) 手持式 立式 立式 立式 立式 立式 立式
公稱力(KN)
50 50 50 50 50 50 50
鉚釘形式 料帶式 料帶式 料帶式 料帶式 料帶式 料帶式 料帶式
極限加工板寬度/長度 邊沿80毫米以內 1200/不限 2200/不限 1200/不限 3800/不限 4200/不限 5000/不限
工作壓力(Mpa)
31.5 31.5 31.5 31.5 31.5 31.5 31.5
鉚接次數(Min)
14~25 14~25 14~25 14~25 14~25 14~25 14~25
鉗口尺寸
也可定制尺寸
開口
最大45(可調) 最大45(可調) 最大45(可調) 最大45(可調) 最大45(可調) 最大45(可調) 最大45(可調)
喉深 80 500 1000 1500 1800 2000 2400
額定流量(L/min)
18 18 18 18 18 18 18
平衡裝置(Blance) 彈簧平衡器 -- -- -- -- -- --
電控系統
數字顯示控制系統
點動功能
控制方式 手柄開關 腳踏開關 腳踏開關 腳踏開關 腳踏開關/遙控開關 腳踏開關/遙控開關 腳踏開關/遙控開關
電動機功率
4 4 4 4 4 4 4
機器含液壓站總重量
200 870 1130 1650 2200 2450 2930
外形尺寸
長*寬*高
180×65 ×510 680×958 ×1210 680×1800 ×1510 700×2250 ×1580 730×2480 ×1650 750×2680 ×1780 780×2980 ×1840
液壓站外形尺寸
長*寬*高
650×450×720 650×450×720 650×450×720 650×450×720 650×450×720 650×450×720 650×450×720

注意:開口尺寸是指上下模具之間的高度空檔尺寸

鉚接機旋鉚機自動鉚接機

注意:自2017年11月武漢埃瑞特自沖鉚接機全系免費升級為更耐用的齒輪送釘結構。

鉚接機旋鉚機自動鉚接機

相關閱讀:

1、標志牌自沖鉚釘機(自刺穿鉚釘機)技術解析

2、埃瑞特標志牌鉚釘機受行業青睞

3、埃瑞特標志牌自動鉚釘機的七大適用功能

4、詳細解析埃瑞特自動標志牌鉚釘機

5、埃瑞特自動標志牌鉚接機的功能介紹

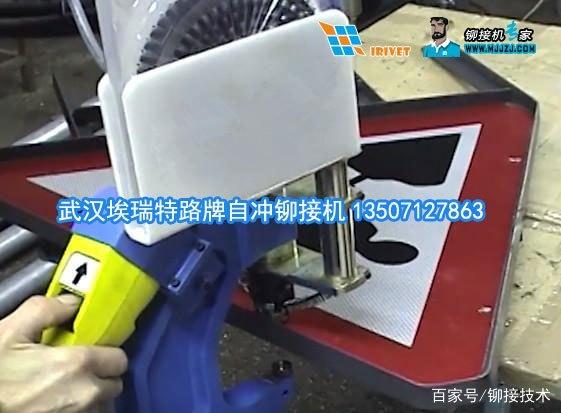

標志牌鉚釘機(路牌鉚釘機)生產演示

武漢埃瑞特標志牌鉚釘機加工大幅面路牌的演示視頻。

標志牌鉚釘機(路牌鉚釘機)生產演示

武漢埃瑞特標志牌鉚釘機加工大幅面路牌的演示視頻。

雙點標志牌鉚釘機(路牌鉚釘機)生產演示

武漢埃瑞特一次鉚接兩點的標志牌加工演示視頻。

超長超大標志牌鉚釘機(路牌鉚釘機)生產演示

武漢埃瑞特超長超大標志牌鉚釘機加工大幅面路牌的演示視頻。

標志牌鉚釘機詳細介紹

作者:武漢埃瑞特 袁濤

交通標志牌鉚釘機也稱之為路牌鉚釘機、標志牌自動鉚釘機、標志牌專用鉚釘機、標志牌自沖鉚接機,雖然這些稱謂的不同不影響它們都是同一種新型的鉚接裝備,很多企業也是第一次聽說這樣的設備,因此如何選型就成為一道難題。下面由埃瑞特標志牌鉚釘機廠家的資深工程師為大家釋疑解惑,了解路牌鉚釘機的選型注意事項。

首先是選擇合適的鉚接工藝。交通標志牌的鉚接工藝有三種,分別是焊接,普通鉚釘鉚接,自沖鉚釘鉚接。目前焊接由于需要打孔,不環保,有粉塵,成本高等局限,預計逐步將被淘汰,所以采用這種工藝是你已經有鋁焊機,而且客戶接受采用焊接的標志牌制造工藝才可以使用,通常我們不做這種工藝的推薦。而普通鉚釘?shù)你T接工藝缺點是需要穿插打孔,打磨,裝鉚釘,再用氣動鉚釘槍進行鉚接,存在工序多,用工量大,綜合成本高,噪音污染等問題,不是非常理想的制造工藝,但其優點是投入少,可以迅即投產,所以還是具備一定的市場。第三種就是我們重點介紹的自沖鉚釘機工藝,它在國外是非常普及的制造標志牌鉚接工藝。其優點是鉚接快速高效,無需鉆孔無需裝釘鉚接工序少,人工成本低廉,缺點是設備需要初期投入幾萬元,且使用專用的自沖鉚釘。三種鉚接工藝綜合評價還是使用第三種,即使初期投入略高,但更少的人工,數倍的加工效率,任然將給企業帶來更大的收益。

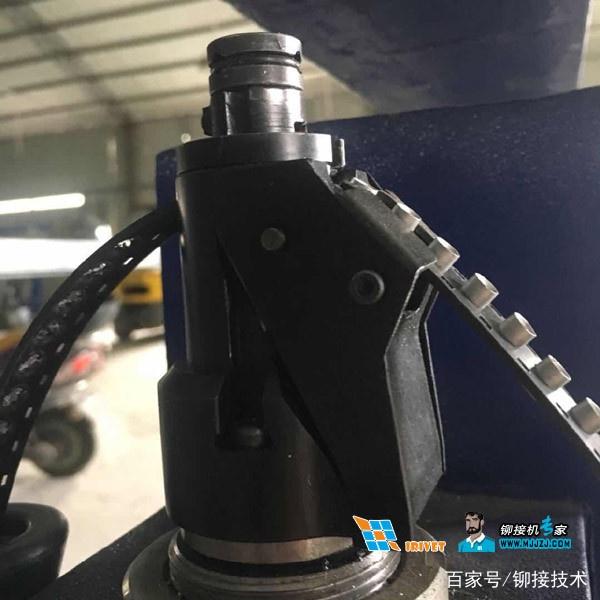

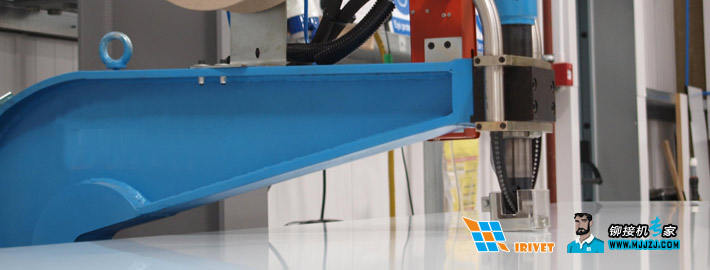

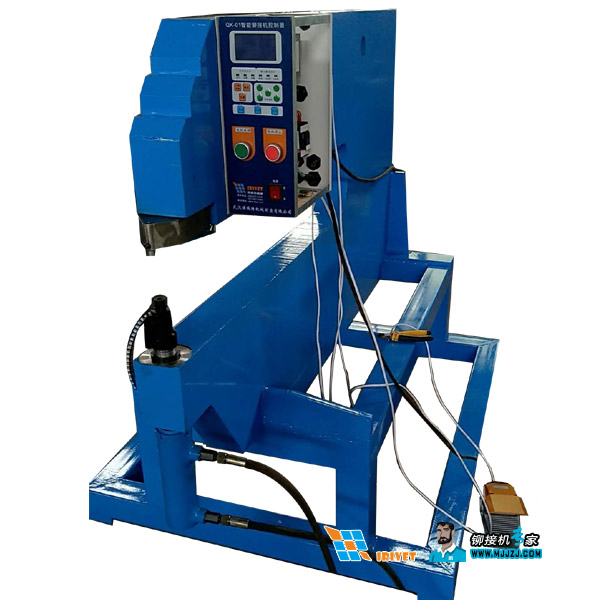

標志牌自沖鉚釘機機頭

其次,標志牌鉚釘機的機械參數的選擇。武漢埃瑞特標志牌鉚釘機噸位有5噸和8噸之分,如果鉚接的總板厚在12毫米以內,5噸的設備可以選用,超過12毫米則推薦選用8噸的設備。目前標志牌板件的厚度除非非常特殊的一般都不會超過10毫米,所以5噸的路牌鉚釘機是常用的規格。另外鉚釘機的喉口深度也是重要的參數,它關系到能加工的基板寬度極限尺寸,舉個例子如果鉚釘機的喉口深度是500毫米,那么可以加工1米寬度,長度不限的鋁基板。如果喉口深度是2米,就可以加工4米寬度,長度不限的基板。以武漢埃瑞特標志牌鉚釘機為例,該喉口深度有80mm,500mm,1000mm,1500mm,1800mm四種規格可選,這就需要我們在綜合考慮自身需要交工的基板極限寬度尺寸來對應選擇。


最后,標志牌鉚釘機的輔助功能選擇。

一是注意標志牌鉚釘機一般由于尺寸較大,會有輔助的平臺,平臺采用鍍鋅方鋼或鋁合金型材制造,上端面安裝有很多的牛眼滑輪,用于基板的支撐,該輔助裝置價格便宜,用5050鍍鋅方鋼制造的話總價僅千元左右,建議有條件的使用單位焊接一個方便操作和使用。

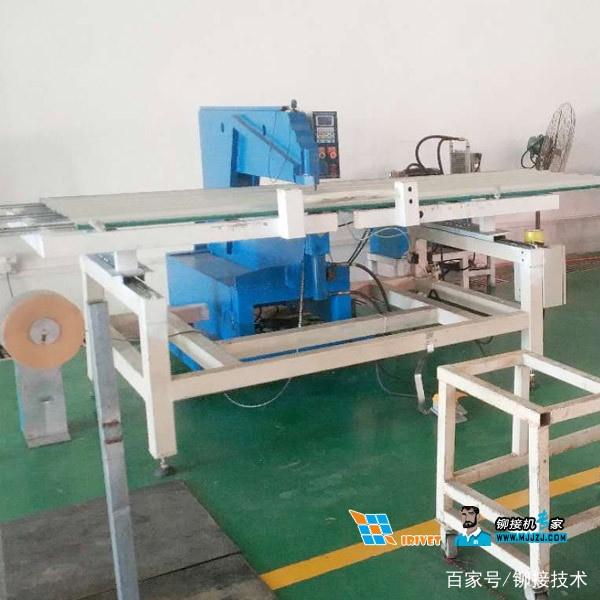

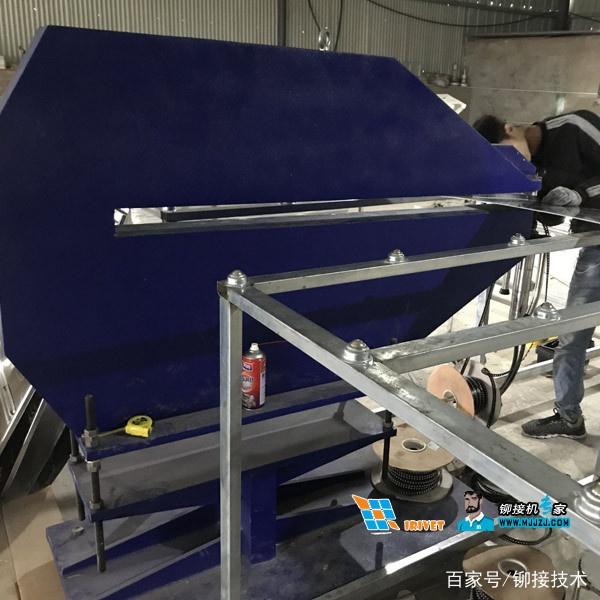

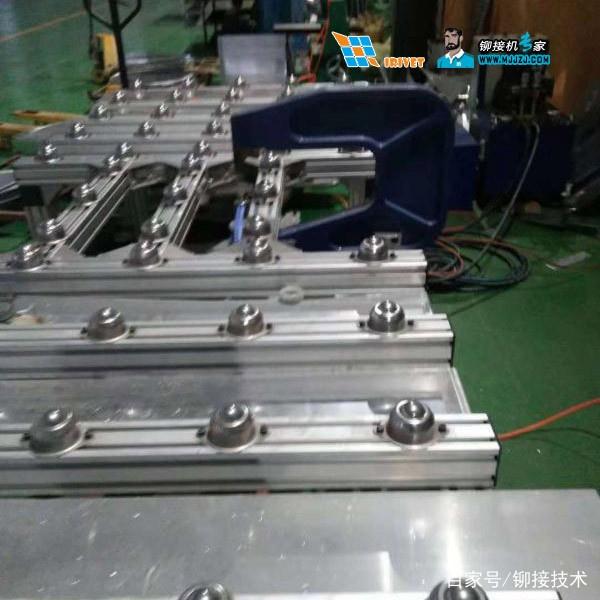

輔助平臺

二是使用十字激光定位裝置,在鉚接時,我們需要知道鉚點的位置,這就需要我們精確定位到鉚點,這時十字激光定位裝置就會有用武之地,十字激光定位裝置售價并不貴,好的也就1,2百元,建議安裝上,如果你的設備上還沒有這樣的裝置,可以聯系武漢埃瑞特購買專用的十字激光定位裝置。

三是鉚點是尖點好還是圓點好?在國外比較流行的是圓點,整體外觀漂亮些,國內用的尖點比較多,其實兩種效果都差不多,看客戶的要求。購買標志牌鉚釘機的時候盡量讓廠家兩種模具都配上,這樣使用時可以按客戶要求匹配。埃瑞特標志牌鉚接機兩種模具都是標配,無需另外提出要求。

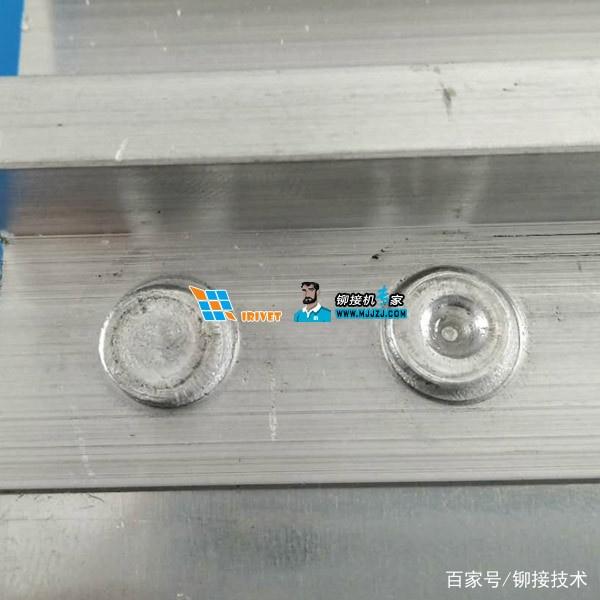

兩種鉚點的對比

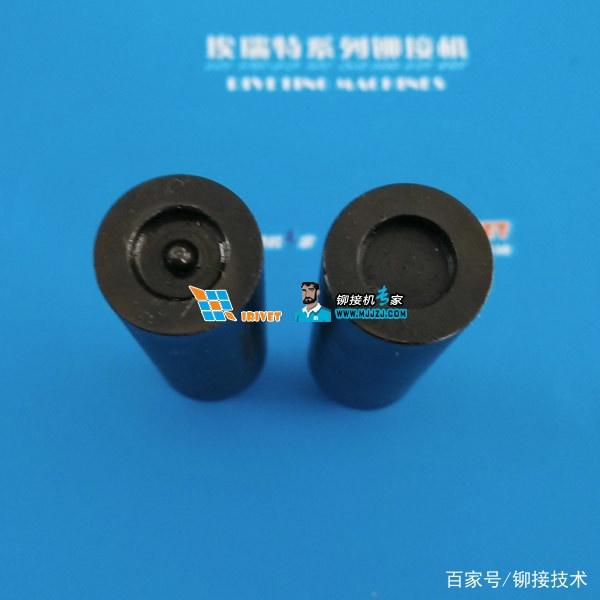

兩種鉚點模具的對比

四是使用壓控電控還是使用時控電控的選擇問題,筆者從事鉚接機設備研發已近20年,坦率的說,壓控和時控是鉚釘機控制的兩種方式,其效果都是相同的,都可以鉚接出合格的路牌產品,但區別在于壓控是在液壓油路上安裝壓力繼電器,當壓力達到設定值的時候,停止鉚接。而時控是將鉚接壓力調節到合適的壓力值后,通過控制鉚接的時間,來停止鉚接。在這里需要說明的是非常多的客戶完全掌握不了壓力繼電器的調壓方法,且壓力調節精度無法變得精密和可視,而時控時的壓力調節非常方便和可視,壓力調整精度也比較高,在操作上非常簡單易學。從設備使用的效率來講,時控也具備優勢,鉚接的單件時間一樣,鉚接效率就確定了。同時從鉚接質量來講,時控更優異,壓控受壓力繼電器精度的影響,實際跳開壓力任然是波動的,有大有小,這將影響到鉚接的質量和鉚接的時間。所以綜合考慮的話,筆者推薦使用時控功能的標志牌鉚釘機。

五是標志牌鉚釘機鉚釘?shù)倪x擇。自沖鉚釘機采用的是料帶式自沖鉚釘,直徑為5.3毫米,長度有5、6、7、8、9、10、12等幾個尺寸。選用的竅門是,總板厚加2毫米就是匹配使用的鉚釘。

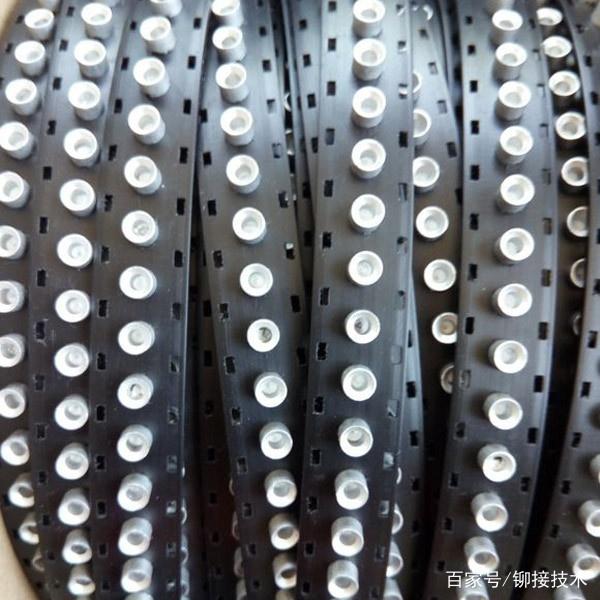

標志牌自沖鉚釘
