梯子鉚接機梯子制造設備

鋁合金梯子鉚接機,梯子制造設備

鉚接機旋鉚機自動鉚接機

武漢IRIVET(埃瑞特)可提供的鋁合金梯子制造設備有鋁合金梯子鉚接機、梯子擠壓機、梯子漲牙機、梯子翻邊機、幾個功能合一的梯子鉚接機以及梯子生產線,同時也提供梯子沖孔設備及全套模具。我們會根據客戶生產梯子的種類來靈活選用需要的設備組合。多年來我公司一直至力于運用徑向鉚接機的技術優勢來研制和開發各種鋁合金梯子鉚接機,并且對梯子的加工及制造工藝有著豐富的經驗,先后開發出十余種鋁合金梯子鉚接機函蓋了所有鋁合金梯子的加工,包括單片梯,折疊梯,伸縮梯,多功梯,家用梯,工業用梯,腳手架梯,電纜梯,絕緣梯,濱海圍欄等。橫瞪型材包括方管,矩形管,圓管,D形管,三角管,橢圓管,腰圓管,棱形管等。梯框(立桿)型材包括矩形,圓形,C-形,I-形,矩形一側帶槽等。

推薦閱讀:鋁合金梯子制造工藝與設備

鉚接機旋鉚機自動鉚接機

增壓缸鉚接機

梯子鉚接機(梯子翻邊機)

鋁合金梯子鉚接機是我公司汲取國外設備經驗,經過實踐不斷改進研制的多功能梯子鉚接機 。該機配合梯子漲壓機,即可完成梯子加工中的擠壓和翻鉚成型工藝。我公司可制造適合方管梯、D型管梯、O型管梯,三角管梯的鉚接機或擠壓機,該機操作方便,加工效率高該型設備是定制品,按客戶要求設計制造。



JM16D-T技術參數

最大鉚接壓力

34Kn

梯子鉚接機

油泵允許最大輸出壓力

2.5MPa

鉚頭最大工作行程

30mm×2

鉚頭間最大距離

620mm

工作頭粗調移動距離

100mm×2

鉚頭中心到床身導軌表面距離

275mm

鉚頭伸出長度

標準62mm

功耗

4.4Kw

油泵電機轉向

順時針(俯視)

外形尺寸

2300mm×650mm×1700mm

機床凈重

1200 KG

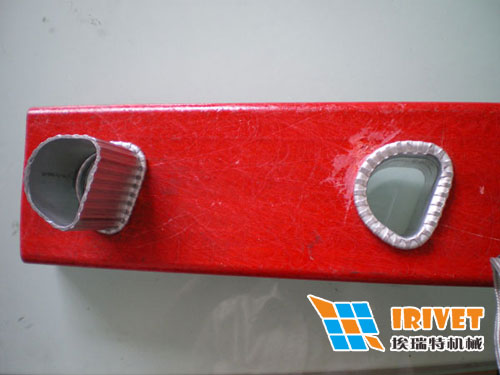

梯子鉚接機翻邊效果 橢圓管梯子鉚接機
方管梯子鉚接機加工效果 橢圓管梯子鉚接機加工效果

圓管梯子鉚接機 三角管梯子鉚接機
圓管梯子鉚接機加工效果 三角管梯子鉚接機加工效果

菱形管梯子鉚接機
菱形管梯子鉚接機加工效果

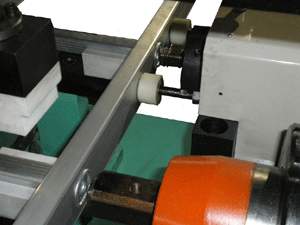

梯子鉚接機翻邊過程

本視頻尺寸較小,高清視頻另見 梯子鉚接機翻邊過程演示

梯子鉚接機生產現場視頻

本視頻尺寸較小,高清視頻另見 梯子鉚接機生產現場視頻演示

鉚接機旋鉚機自動鉚接機

柱塞泵液壓鉚接機

鋁合金梯子漲牙機(漲壓機)

鋁合金梯子漲牙機是方管或圓管梯子制造中用來在管外側漲出一系列的凸臺,通過凸臺可以牢固的將橫檔固定在豎檔上,而不需要再采取其他任何的固定措施。





梯子漲牙機ZYJ技術參數

梯子漲牙機

最大鉚接壓力

30Kn

油泵允許最大輸出壓力

2.5MPa

壓頭最大工作行程

50mm×2

壓頭間最大距離

520mm

工作頭粗調移動距離

65mm×2

壓頭中心到床身導軌表面距離

185mm

功耗

2.2Kw

外形尺寸

2300mm×650mm×1600mm

機床凈重

1000 KG


漲牙機加工效果 梯子漲牙效果 三角管梯子漲牙機
方管梯子漲牙機漲牙后管內效果 方管梯子漲牙機漲牙后管外效果 三角管梯子漲牙機漲牙后管內效果


梯子漲牙機(漲壓機)加工過程

本視頻尺寸較小,高清視頻另見 梯子漲牙機(漲壓機)加工過程演示

鉚接機旋鉚機自動鉚接機
小型液壓懸掛鉚接機

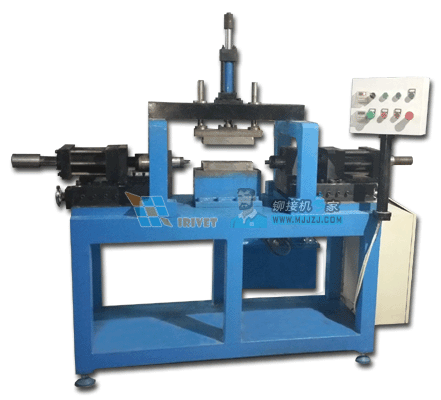

鋁合金梯子擠壓機

和漲牙機的目的一樣,梯子擠壓機也是需要在圓管或D形管的管壁上擠壓出凸臺,用以固定橫檔和豎檔,所不同的是漲牙機的凸臺為點狀,非常適合方管的使用,而擠壓機的凸臺為環狀,適合方管以外的形狀使用。 擠壓機還有另外一個功能,可以用在鋼管爬梯的圓管漲翻加工上。



梯子擠壓機JYJ技術參數

梯子擠壓機

最大鉚接壓力

30Kn

油泵允許最大輸出壓力

2.5MPa

壓頭最大工作行程

50mm×2

壓頭間最大距離

520mm

工作頭粗調移動距離

65mm×2

壓頭中心到床身導軌表面距離

185mm

功耗

2.2Kw

外形尺寸

2300mm×650mm×1600mm

機床凈重

1000 KG


漲牙機加工效果 梯子漲牙效果
D形管擠壓后后內側效果 D形管擠壓后外側效果

梯子擠壓機效果圖 梯子擠壓機效果圖2
圓管擠壓后外側效果 圓管擠壓后內側效果

方管梯子擠壓機 方管梯子擠壓機
方管擠壓后外側效果 方管擠壓后內側效果

梯子擠壓機加工過程

本視頻尺寸較小,高清視頻另見 梯子擠壓機加工過程演示

鋼管梯子擠壓機爬梯橋架一次成形漲鉚機

本視頻尺寸較小,高清視頻另見 鋼管梯子擠壓機爬梯橋架一次成形漲鉚機演示

鉚接機旋鉚機自動鉚接機

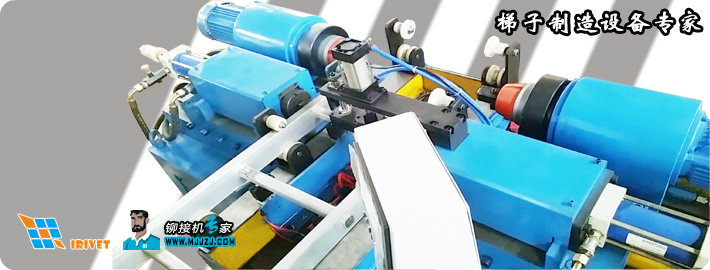

自動梯子鉚接機

版本自動多功能梯子鉚接機(多功能二合一梯子鉚接機)

鋁合金自動多功能梯子鉚接機也稱為多功能二合一梯子鉚接機,梯子漲鉚機,是一種多功能高效的梯子制造設備 。該機可以在一個工序中可完成梯子加工中的漲牙和翻鉚兩種成型工藝。該機可制造適合方管梯、D型管梯、O型管梯,三角管梯,菱形管在內的各種形狀梯子,操作方便,加工效率高,成形形狀優良。

該機有兩種規格,分別是手動進料款和自動進料款。

ZMJ技術參數

最大壓力………………………鉚接翻邊34KN 漲牙65KN

功率  ……………………………………4Kw

漲牙最大系統輸出  ……………………6.3Mpa

鉚接最大系統輸出………………………2.5Mpa

油箱容量…………………………………200Kg

液壓油牌號………………………………L-HM46號抗磨液壓油

漲壓拖板移動……………………………150mmX2

漲牙油缸調整……………………………50mmX2

鉚接動力頭移動…………………………150mmX2

鉚接活塞調整 …………………….……30mmX2

梯子加工最小寬度 …………………..…300mm

梯子加工最大寬度 …………………..…600mm

梯子加工最小踏步間距……………..…300mm

梯子加工最大踏步間距…………..……400mm

鉚接模具偏心 ……………………..……4°

翻邊范圍     …………….方管,圓管,矩形管,三角管,橢圓管,D型管,菱形管

漲牙高度   ……………………......……1-3mm(可調)

管厚翻邊范圍  ………………....………0.5-2.5mm

一個工作循環  ………………....………0.3-99秒可以調

支撐高度    ……………………......……270mm

外型尺寸  ………………2450mmX1000mmX1750mm

凈重 ……………………………....……1930Kg

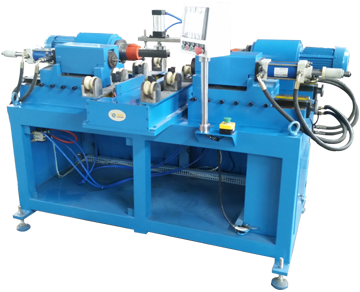

二合一梯子鉚接機

主要功能:

1、漲牙,鉚接翻邊功能二合一

2、同步自動撥料進料

3、PLC集中控制

4、7寸彩色液晶觸摸屏人機界面

5、間距,梯寬無級可調

6、同步夾持工裝

7、高效風冷外置液壓站

8、加工全程程序可控

梯子鉚接機梯子漲牙機二合一自動梯子制造設備視頻

本視頻尺寸較小,高清視頻另見 梯子鉚接機梯子漲牙機二合一自動梯子制造設備演示

鉚接機旋鉚機自動鉚接機

柱塞泵液壓鉚接機各種梯子制造設備專機

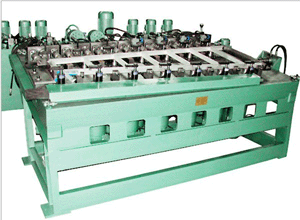

二合一梯子鉚接機 7步梯子鉚接機 梯子鉚接機
二合一多功能梯子鉚接機 7步鉚釘梯子鉚接機 4步梯子鉚接機翻邊機

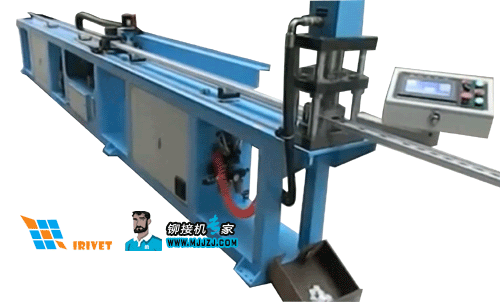

梯子數控沖孔機 自動多功能梯子鉚接機
梯子數控沖孔機 自動多功能梯子鉚接機

鉚接機旋鉚機自動鉚接機

導讀:鋁合金梯子制造工藝與設備

作者:武漢埃瑞特機械制造有限公司 袁濤

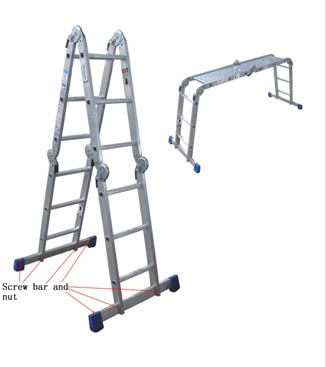

鋁合金梯子的品種非常多,歸納起來主要常見的有以下幾種:直梯、人字梯、折疊梯、伸縮梯、合梯等等。下面我們以常用的折疊梯為例來看看它的制造工藝和需要用到的設備,其它的種類梯子工藝和設備大同小異,可以參考使用。

折疊梯子工藝步驟:Technology of folding ladder.

1、工藝:下料  使用設備:切割機
鋁合金梯子的踏步和橫檔都是型材,在組裝生產制造前,需要將采購的型材按圖紙切割成需要的長度尺寸。注意踏步長度由于有彎曲或擠壓變形,切割前一定要事先計算好長度余量,以免變形后無法成形到規定尺寸。
鋁合金型材的切割機比較普通,簡單的可以直接買400型切割機即可,快捷方便的可以購買自動鋸料機。

2、工藝:橫檔沖孔  使用設備:沖床或壓力機
把左右的橫檔切成需要的長度后,就需要對橫檔進行沖孔,梯子的橫檔孔的類型比較多,視踏步的規格,橫檔孔有的是方孔,有的是圓孔,還有D型孔,三角孔等等,根據空的類型我們需要制造相應的沖孔模具,而沖孔設備需要根據型材的厚度需用選用5-10噸沖床或壓力機。—First to cut the profile into needed length , and open holes on profile for assembly rung—open holes should by punching machine or press machine with punching die.

梯子制造設備

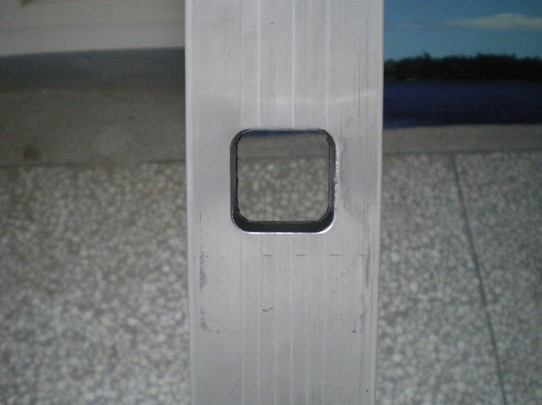

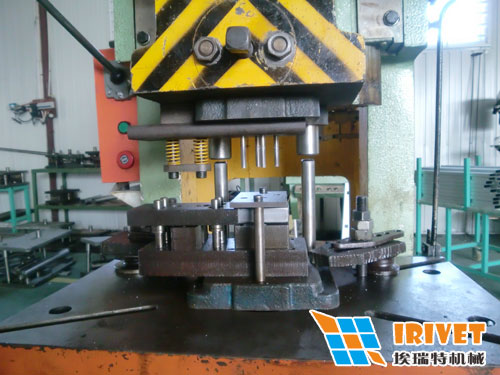

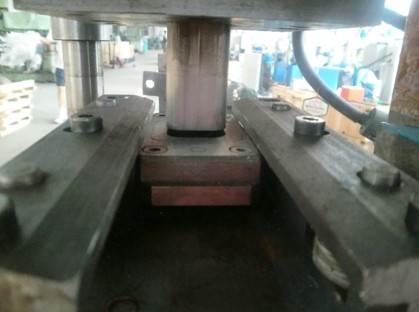

    方孔橫檔單孔沖孔模具.Punching die.

        梯子鉚接機模具

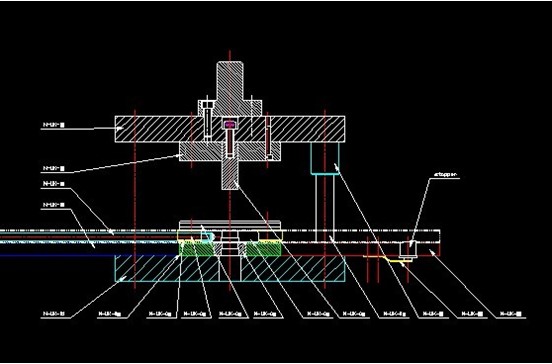

    沖模圖紙-drawing of punching die

梯子制造工藝模具

梯子沖孔機

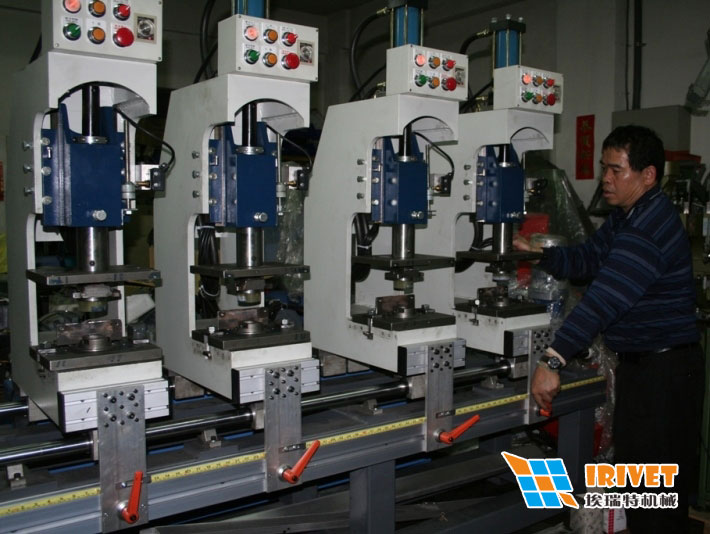

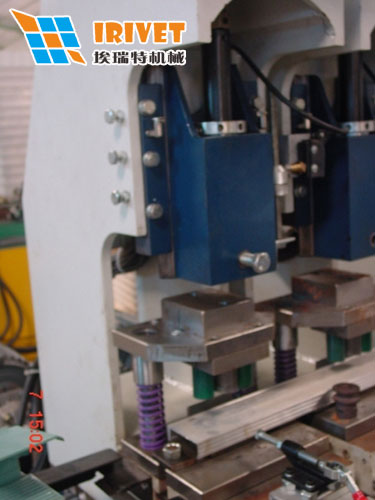

多點梯子沖孔機

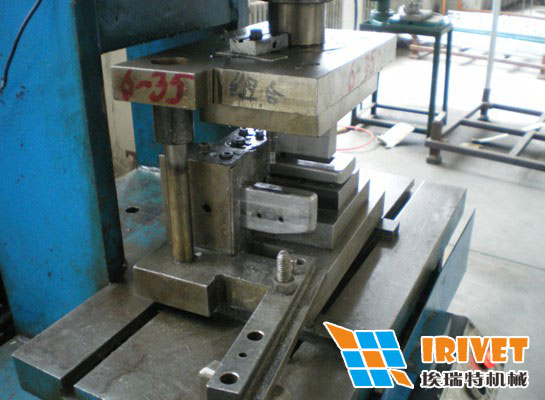

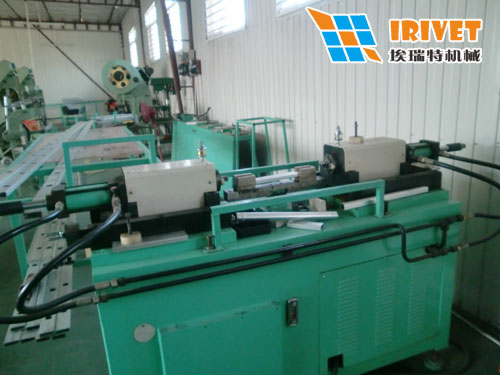

沖孔設備與模具安裝后制造梯子的狀況
折疊梯還要沖孔關節安裝孔和底孔

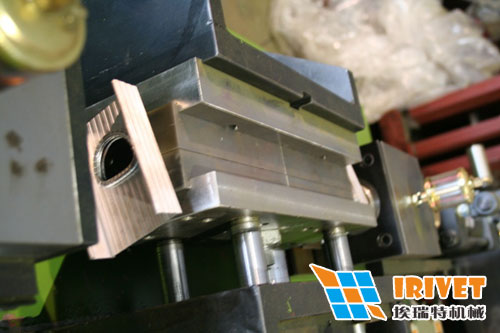

關節孔沖孔模具

關節孔沖孔模具

關節孔沖孔成形

關節孔沖孔成形

底孔沖孔模具

底孔沖孔模具

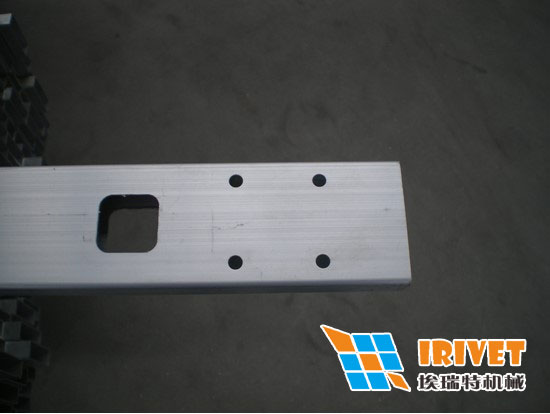

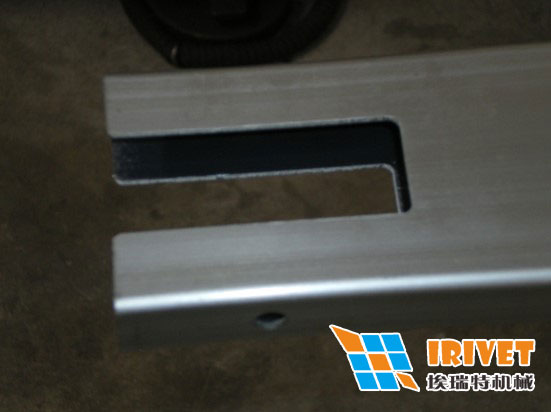

底孔沖孔成形

底孔沖孔成形

3、工藝:將踏步固定在橫檔上 設備:擠壓機或漲牙機(僅限方管)
 這一道工序的目的是將踏步型材和橫檔型材固定,防止踏步在橫檔孔內移動或竄動。這一步是鋁合金梯子制造工藝中比較關鍵的工序,如果固定不牢,梯子就會在使用時出現搖晃、扭曲等問題。根據橫檔孔的類型不同,這個工藝的設備配置也不一樣,方孔橫檔與方管踏步的固定,我們需要使用漲牙機,而其余類型的孔和管都可以使用擠壓機。
    方管的漲牙設備是武漢埃瑞特機械制造有限公司生產的ZYJ-16梯子漲牙機,其作用主要是在方管踏步內部每個角上漲壓出多個凸點,每2個凸點會包裹一層橫檔的型材,這樣就會將管和橫檔牢固固定。

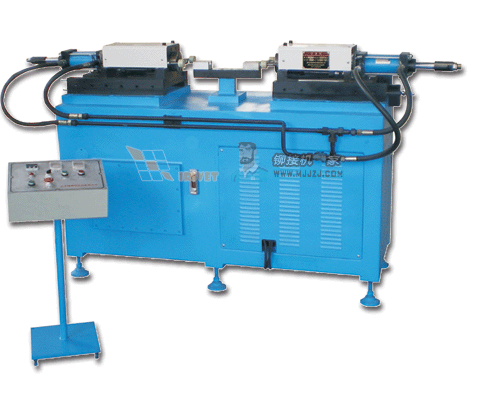

ZYJ16漲牙機

ZYJ16梯子漲牙機.Expanding machine to open tube on profile tightly .

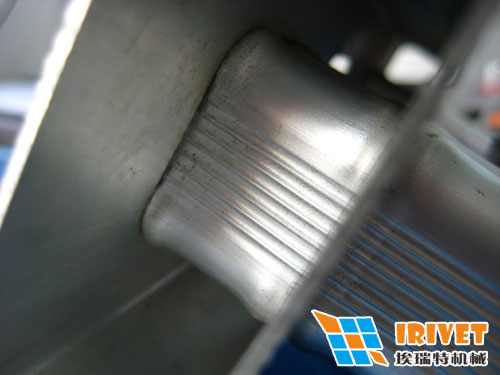

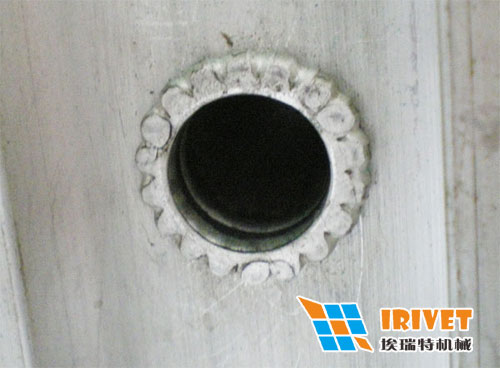

梯子漲牙機加工后的效果,踏步外部圖:Result of expanding process, inside view of rung

梯子漲牙機

橫檔內部視圖

橫檔內部視圖


圓管、D形管或三角管等,其踏步與橫檔的固定使用的是擠壓機而非漲牙機,梯子擠壓機的作用是將管件擠壓出一個凸臺來固定住橫檔,使用的設備為武漢埃瑞特機械有限公司的JYJ16型梯子擠壓機。

梯子擠壓機

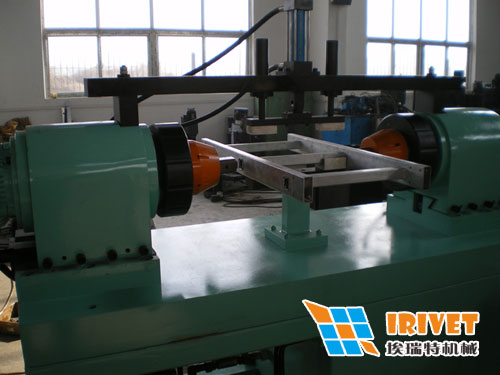

梯子擠壓機工作狀態

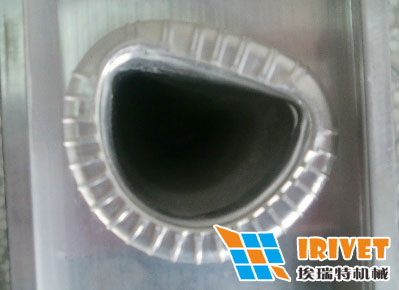

D型管擠壓成型狀態

D型管擠壓成型狀態

圓管擠壓成型的狀態

圓管擠壓成型的狀態

4、工藝:將踏步管件的兩端翻邊固定在橫檔上  設備:方管使用梯子鉚接機(梯子翻邊機)其余管類梯子擠壓機。
    翻邊工藝是梯子制造中相對重要的一步,也是梯子主體制造的最后一步,其作用是進一步固定踏步和橫檔。對于方管梯子,使用的設備為武漢埃瑞特機械制造有限公司生產的JM16DT型梯子鉚接機(梯子翻邊機),而對于圓管D型管等梯子,使用的是上一工藝中的梯子擠壓機,但是注意模具等等需要更換。

梯子翻邊鉚接機
JM16DT型梯子鉚接機(梯子翻邊機)

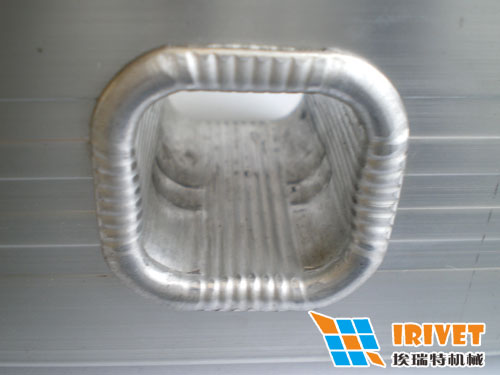

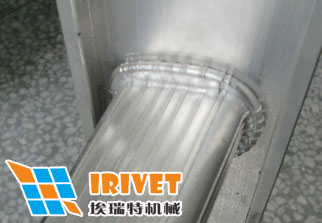

梯子翻邊效果

翻邊效果—result of after flaring process

而圓管和D型管等擠壓后的狀態見下圖

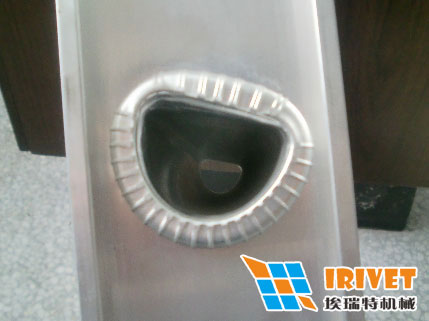

D形管翻邊后狀態

D形管翻邊后狀態

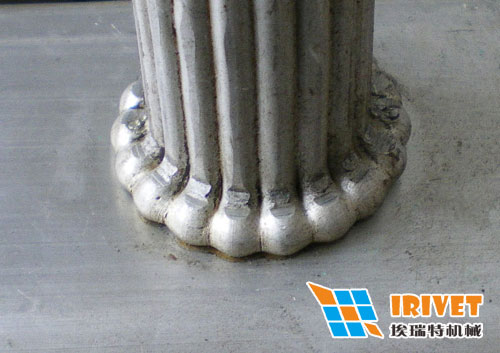

圓管翻邊后的狀態

圓管翻邊后的狀態

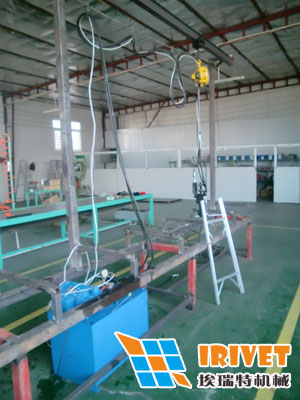

5、工藝:關節鉚釘?shù)你T接  設備:武漢埃瑞特XGM-5懸掛鉚接機或JM9立式鉚接機

   需要說明的是本梯子制造中使用的全部梯子制造設備請到http://halalo2o.cn查看。
XGM-5懸掛鉚接機
XGM-5懸掛鉚接機
這一步的工藝是輔助型的,主要作用是將梯子與關節鏈接起來。另外有些梯子上還有很多的扣件等,也可以使用鉚接機或抽芯鉚釘來固定。

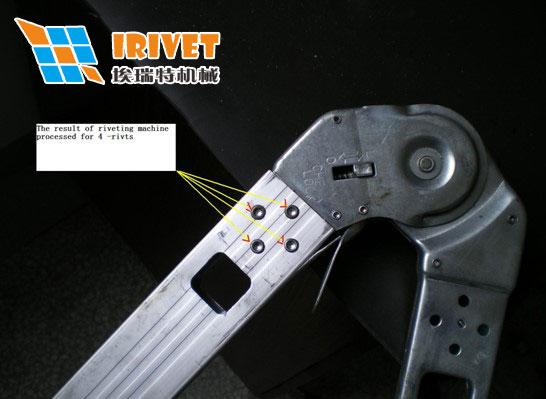

梯子關節鉚接

梯子掛件鉚接機

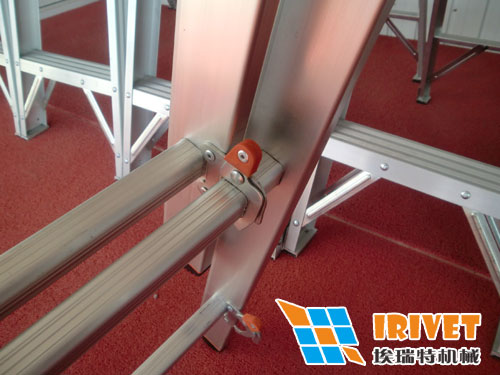

6、工藝:護套和護腿的安裝

如圖中注明的藍色護套的安裝,標簽的粘貼等等,是一個收尾的工藝。完成這一步后,一個完整的折疊梯就制作完成了!
參考文獻:http://www.mjjzj.com
