無鉚釘鉚接機

無鉚釘鉚接機

無鉚釘鉚接機介紹

埃瑞特?zé)o鉚釘鉚接機(也稱為TOX連接設備,tog-l-loc連接設備)有三種系列,分別為旋鉚式無鉚釘鉚接機、液液增壓無鉚釘鉚接機和氣液增壓式無鉚釘鉚接機,我公司是國內較早生產該類產品的廠家,具有獨立的知識產權,無鉚釘鉚接機可廣泛用于汽車、輕工、精密機械、電器及家電、五金裝飾等各類薄金屬板件的連接,如: 汽車天窗.保險杠.排氣管.油箱.制動器罩殼.車門.儀表框架.發動機支架.發動機罩殼.車尾蓋板.冷卻器.座椅.搖窗機.消聲器.冰箱門.洗衣機殼體.風機殼體.復印機機座.計算機殼體.牙醫機外殼等等產品的連接。 本頁隨后介紹有數控?zé)o鉚釘鉚接機、懸掛式無鉚釘鉚接機、臺式立式氣液增壓無鉚釘鉚接機

無鉚釘連接過程圖

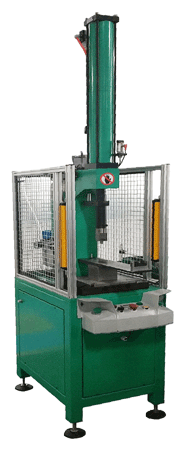

氣液增壓無鉚釘鉚接機高檔系列
氣液增壓壓鉚機 氣液增壓壓鉚機

圖標高檔一體式氣液增壓缸,進口密封圈,高可靠性
圖標全鋼焊接工作桌,高剛性,大工作平臺
圖標一體鍛打工藝制造C型機身,長時間使用不變形
圖標德國進口壓力控制元件,festo或亞德客氣動元件
圖標全系標配防護網和安全光幕
圖標埃瑞特獨立開發多功能微電腦液晶顯示電控箱
圖標多種模具的配套設計加工服務

          本機另有訂制型,客戶可提供參數訂制。
型號 Model
WMZ-5A WMZ-10A WMZ-15A WMZ-20 WMZ-30
結構形式(Type) 立式單柱 立式單柱 立式單柱 立式雙柱 立式雙柱或四柱
公稱力(噸)
5 10 15 20 30
   全行程 75 75 75 100 100
力行程 5 5 5 10 10
鉚接次數(Min)
14~25 14~25 14~25 14~20 14~20
氣源要求 5-6kgf/cm2
額定用氣量(立方米/分鐘)
0.1 0.1 0.1 0.2 0.2
定位中心孔
壓力控制系統
鉚接力調節 無級可調 無級可調 無級可調 無級可調 無級可調
氣霧潤滑
氣源濾水
整機功耗
50 60 65 70 70
重量
380 400 450 720 850

簡易款氣液增壓無鉚釘鉚接機臺式機系列
      WMTZ-5            WMTZ-15
型號 最大壓力 A B C D E G H I J K M
單位 (噸) mm mm mm mm mm mm mm mm mm mm mm
WMTZ-5 5 396 157 492 218 286  850 320 60 560 Φ20 M42
WMTZ-8 8 396 157 492 218 286 860 320 60 565 Φ20 M42
WMTZ-10 10 396 157 492 218 286 870 320 60 580 Φ20 M42
WMTZ-15 15 396 157 492 218 286 896 320 60 595 Φ20 M42
本機另有訂制型,客戶可提供參數訂制。
型號 Model
WMTZ-5 WMTZ-8 WMTZ-10 WMTZ-15
結構形式(Type) 臺式 臺式 臺式 臺式
公稱力(噸)
5 8 10 15
行程 75 75 75 75
力行程 5 5 5 5
鉚接次數(Min)
14~25 14~25 14~25 14~25
最大鉚徑
鍍鋅鋼板
2 3 4 5
鋁板
3 4 5 6
氣源要求 5-6kgf/cm2
額定用氣量(立方米/分鐘)
0.1 0.1 0.1 0.1
定位中心孔
獨立控制系統
鉚接力調節 無級可調 無級可調 無級可調 無級可調
氣霧潤滑
氣源濾水
整機功耗
50 60 65 70
重量
105 112 120 135





簡易款氣液增壓無鉚釘鉚接機立式機系列
WMZ-15深喉無鉚釘鉚接機
型號 最大沖壓力 A B C D E F G H J P
單位 (噸) mm mm mm mm mm mm mm mm mm mm
WMZ-5 5 985 700 380 550 160 200 350 250 200 35
WMZ-8 8 985 700 380 650 200 200 350 250 200 45
WMZ-10 10 1450 1200 450 800 300 400 780 320 250 60
WMZ-15 15 1550 1300 550 950 400 400 780 320 300 70
          本機另有訂制型,客戶可提供參數訂制。
型號 Model
WMZ-5 WMZ-8 WMZ-10 WMZ-15
結構形式(Type) 立式 立式 立式 立式
公稱力(噸)
5 8 10 15
   行程 75 75 75 75
力行程 5 5 5 5
鉚接次數(Min)
14~25 14~25 14~25 14~25
最大鉚徑
鍍鋅鋼板
2 3 4 5
鋁板
3 4 5 6
氣源要求 5-6kgf/cm2
額定用氣量(立方米/分鐘)
0.1 0.1 0.1 0.1
定位中心孔
獨立控制系統
鉚接力調節 無級可調 無級可調 無級可調 無級可調
氣霧潤滑
氣源濾水
整機功耗
50 60 65 70
重量
215 240 280 325



無鉚釘鉚接機帶激光瞄準裝置

無鉚釘鉚接機非常適合薄板件的連接加工,設備投資低,由于無需打孔無需鉚釘其生產成本也很低,因此在電控箱和機箱產品上大有作為。電控箱的生產由于是方形零件,每個面都需要連接,使用工裝是非常不方便的,為了解決定位的問題,我公司為無鉚釘鉚接機配置了激光紅外觀瞄裝置,有了它對位不在是問題。

本視頻尺寸較小,高清視頻另見 無鉚釘鉚接機帶激光瞄準裝置演示



汽車座椅扭桿六點無鉚釘鉚接機

汽車座椅扭桿是無鉚釘鉚接機的典型加工零件,其同時鉚接的點數多達6點,本視頻是六點無鉚釘鉚接機加工扭桿的演示。

本視頻尺寸較小,高清視頻另見 汽車座椅扭桿六點無鉚釘鉚接機





氣液增壓數控?zé)o鉚釘鉚接機

數控?zé)o鉚釘鉚接機

氣液增壓數控?zé)o鉚釘鉚接機是新一代 無鉚釘鉚接機型。該機可設計最大鉚接厚度為8mm,采用X軸單軸程序控制配以Z軸的氣液增壓缸。該機具有豐富的調整功能,其鉚接行程、鉚接壓力、進給速度、鉚接量都可調校,系統壓力也可調節,充分保證最佳的鉚接效果。該機適用于同一工件上眾多鉚點鉚接,省去多次調整、定位、對心工序,同時可對中心距保留較好的精度。也適用于大型,普通鉚接機無法正常加工的領域。 該機型為訂制品,可設計單頭或多頭和單點或多點工作式。

主要特點 數控?zé)o鉚釘鉚接機
■應用埃瑞特的無鉚釘連接技術
■電腦程控、操作方便可靠
■具有X、Z軸方向程序控制
■X軸行程最大3米(本圖片即是3米)
■PLC程序控制
■單獨放置電器控制箱
■工件自動定位夾緊
■工件自動送料
■可單點或多點鉚接(本圖片是雙點)
■可單頭或多頭設計(本圖片是對稱雙頭設計)
■全功能氣控系統
■手動、半自動、自動任意切換

具體參數由用戶提供,我方進行設計制造。
  訂制品

數控?zé)o鉚釘鉚接機母線槽鉚接機

母線槽由于在直線方向須有數十點的鉚接,因此采用了數控?zé)o鉚釘鉚接機制造工藝,該機每次可以鉚接4點,每次鉚接完成后自動實現退模,移位等工步,使用非常方便。

本視頻尺寸較小,高清視頻另見 數控?zé)o鉚釘鉚接機母線槽鉚接機演示

數控橋架無鉚釘鉚接機

該機設計為3個無鉚釘鉚接單元,每單元可以同時無鉚釘鉚接2點,全機可以實現自動放料,自動走料,自動鉚接等過程,使用效率高,操作非常方便。

本視頻尺寸較小,高清視頻另見 數控橋架無鉚釘鉚接機演示

數控?zé)o鉚釘鉚接機動力電池鉚接機

本機用于動力電池外包的3面封閉無鉚釘鉚接,為定制數控?zé)o鉚釘鉚接機。

本視頻尺寸較小,高清視頻另見 數控?zé)o鉚釘鉚接機動力電池鉚接機演示

汽車保險盒匯流排數控?zé)o鉚釘鉚接機

在長寬都在10毫米左右的狹窄空間內如何完成無鉚釘鉚接,這是一項挑戰埃瑞特汽車保險盒匯流排數控?zé)o鉚釘鉚接機實現了設計要求,本款為定制數控?zé)o鉚釘鉚接機。

本視頻尺寸較小,高清視頻另見 汽車保險盒匯流排數控?zé)o鉚釘鉚接機演示



懸掛式無鉚釘鉚接機

懸掛式無鉚釘鉚接機(無鉚釘鉚鉗)

在一些特殊的場合,由于工件的重量或鉚接機構的復雜,我們?cè)跓o(wú)鉚釘鉚接過程中,不去移動工件,而是移動小型化的無鉚釘鉚接機,這樣帶來操作的便宜性,這種小型化了的無鉚釘鉚接機我們就叫做懸掛式無鉚釘鉚接機或者無鉚釘鉚鉗。





 氣液增壓無鉚釘鉚鉗是一種適用于通風工程,風管法蘭等零件鉚接作業的小型 氣壓設備,具有小巧輕便,鉚接牢固,操作靈活,噪音小,檢修方便等特點。      無鉚釘鉚接機鉚鉗XWMZ-8
 主要特點
懸掛式結構
■也可設計為手持式
■適用于總厚3毫米以下的板件加工
操作靈活,噪音小
■無級調壓,壓力顯示
主機 可預留兩套接口,可配置兩臺鉚鉗,實現雙工位差動鉚接。
主機與不同的鉚鉗及油缸相連,可組成十幾種不同規格的鉚接設備。
進行任意方位(含水平和垂直方位)的鉚接。
裝有電氣系統的短路保護和安全保護。
永不漏油設計,基本無維修。
主機可選一拖二規格,隨時方便加裝第二套鉗體

型號 Model
XWMZ-5 XWMZ-8 XWMZ-10 XWMZ-15
結構形式(Type) 懸掛式 懸掛式 懸掛式 懸掛式
公稱力(噸)
5 8 10 15
汽缸行程 75 75 75 75
力行程 5 5 5 5
主機是否支持一拖二 支持(可選配置) 支持(可選配置) 支持(可選配置) 支持(可選配置)
鉚接次數(Min)
14~25 14~25 14~25 14~25
最大鉚徑
鍍鋅鋼板
2 3 4 5
鋁板
3 4 5 6
氣源要求 5-6kgf/cm2
額定用氣量(立方米/分鐘)
0.04 0.04 0.05 0.06
平衡裝置(Blance) 彈簧平衡器 彈簧平衡器 彈簧平衡器 彈簧平衡器
手推式控制系統
鉚接力調節 無級可調 無級可調 無級可調 無級可調
氣霧潤滑
氣源濾水
輔助手柄 控制翻轉手柄設計 控制翻轉手柄設計 控制翻轉手柄設計 控制翻轉手柄設計
整機功耗
50 60 65 70
鉗體重量 7種規格可選12-80kg
鉗體尺寸 7種規格可選,見后附尺寸圖
控制箱重量
25 25 25 25
控制箱外形尺寸
長*寬*高
400*580 *820 400*580 *820 400*580 *820 400*580 *820
一拖二功能是指控制系統預留相應升級接口和加工能力,在需要的時候,可以支持兩套鉚鉗差動工作。

鉚接機空調通風閥門懸掛無鉚釘鉚接機

壓力可以顯示和控制;保壓時間可以任意設定;彩色液晶觸摸屏; PLC可編;旋鉚頭可更換設計; 手動,自動,點動切換;同步夾具

本視頻尺寸較小,高清視頻另見 鉚接機空調通風閥門懸掛無鉚釘鉚接機演示

懸掛無鉚釘鉚接機

本視頻尺寸較小,高清視頻另見 鉚接機空調通風閥門懸掛無鉚釘鉚接機演示



無鉚釘鉚接機下載   埃瑞特?zé)o鉚釘鉚接機宣傳冊資料
  無鉚釘鉚接板厚與強度對照表
  埃瑞特?zé)o鉚釘鉚接機使用說明書
