TOX無鉚釘鉚接機介紹

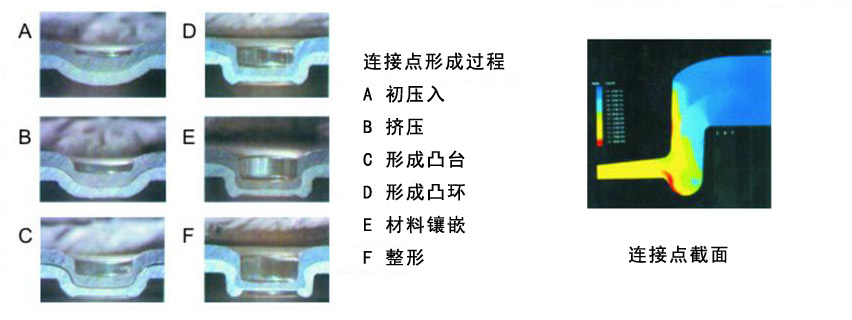

無鉚釘鉚接機(也稱為TOX連接設備,tog-l-loc連接設備)有三種系列，分別為旋鉚式無鉚釘鉚接機、液液增壓無鉚釘鉚接機和氣液增壓式無鉚釘鉚接機，我公司是國內較早生產該類產品的廠家，技術成熟，品種齊全。無鉚釘鉚接機可廣泛用于汽車、輕工、精密機械、電器及家電、五金裝飾等各類薄金屬板件的連接，如： 汽車天窗.保險杠.排氣管.油箱.制動器罩殼.車門.儀表框架.發動機支架.發動機罩殼.車尾蓋板.冷卻器.座椅.搖窗機.消聲器.冰箱門.洗衣機殼體.風機殼體.復印機機座.計算機殼體.牙醫機外殼等等產品的連接。 本頁隨后介紹有數控?zé)o鉚釘鉚接機、懸掛式無鉚釘鉚接機、臺式立式氣液增壓無鉚釘鉚接機。

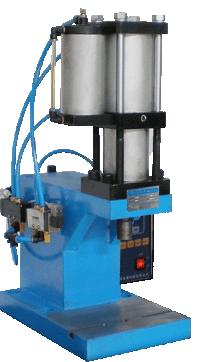

氣液增壓無鉚釘鉚接機臺式機系列
WMTZ-5            WMTZ-15

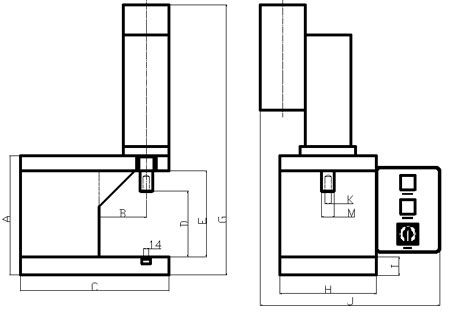

型號 最大壓力 A B C D E G H I J K M 單位 （噸） mm mm mm mm mm mm mm mm mm mm mm WMTZ－5 5 396 157 492 218 286  850 320 60 560 Φ20 M42 WMTZ－8 8 396 157 492 218 286 860 320 60 565 Φ20 M42 WMTZ-10 10 396 157 492 218 286 870 320 60 580 Φ20 M42 WMTZ-15 15 396 157 492 218 286 896 320 60 595 Φ20 M42
本機另有訂制型，客戶可提供參數訂制。
型號 Model WMTZ-5 WMTZ-8 WMTZ-10 WMTZ-15 結構形式(Type) 臺式 臺式 臺式 臺式 公稱力(噸) 5 8 10 15 行程 75 75 75 75 力行程 5 5 5 5 鉚接次數(Min) 14～25 14～25 14～25 14～25 最大鉚徑 鍍鋅鋼板 2 3 4 5 鋁板 3 4 5 6 氣源要求 5-6kgf/cm2 額定用氣量(立方米/分鐘) 0.04 0.04 0.05 0.06 定位中心孔 有 有 有 有 獨立控制系統 有 有 有 有 鉚接力調節 無級可調 無級可調 無級可調 無級可調 氣霧潤滑 有 有 有 有 氣源濾水 有 有 有 有 整機功耗 50 60 65 70 重量 105 112 120 135

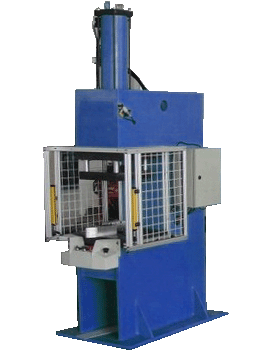

氣液增壓無鉚釘鉚接機立式機系列

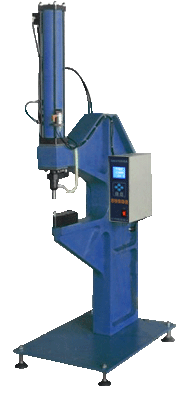

		WMZ-15深喉無鉚釘鉚接機

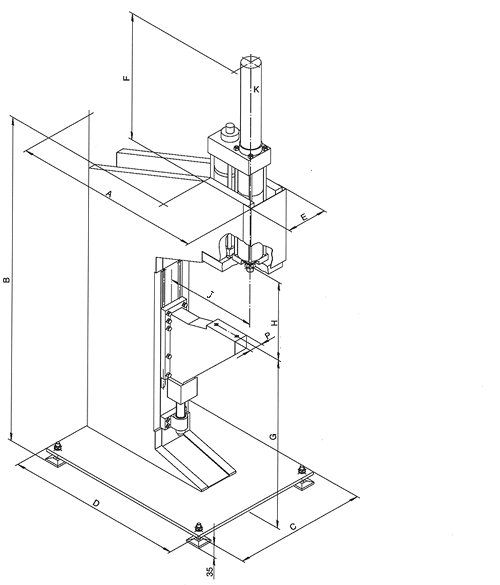

型號 最大沖壓力 A B C D E F G H J P 單位 （噸） mm mm mm mm mm mm mm mm mm mm WMZ－5 5 985 700 380 550 160 200 350 250 200 35 WMZ－8 8 985 700 380 650 200 200 350 250 200 45 WMZ-10 10 1450 1200 450 800 300 400 780 320 250 60 WMZ-15 15 1550 1300 550 950 400 400 780 320 300 70
本機另有訂制型，客戶可提供參數訂制。
型號 Model WMZ-5 WMZ-8 WMZ-10 WMZ-15 結構形式(Type) 立式 立式 立式 立式 公稱力(噸) 5 8 10 15    行程 75 75 75 75 力行程 5 5 5 5 鉚接次數(Min) 14～25 14～25 14～25 14～25 最大鉚徑 鍍鋅鋼板 2 3 4 5 鋁板 3 4 5 6 氣源要求 5-6kgf/cm2 額定用氣量(立方米/分鐘) 0.04 0.04 0.05 0.06 定位中心孔 有 有 有 有 獨立控制系統 有 有 有 有 鉚接力調節 無級可調 無級可調 無級可調 無級可調 氣霧潤滑 有 有 有 有 氣源濾水 有 有 有 有 整機功耗 50 60 65 70 重量 215 240 280 325

汽車座椅扭桿六點無鉚釘鉚接機

汽車座椅扭桿是無鉚釘鉚接機的典型加工零件，其同時鉚接的點數多達6點，本視頻是六點無鉚釘鉚接機加工扭桿的演示。

本視頻尺寸較小，高清視頻另見 汽車座椅扭桿六點無鉚釘鉚接機

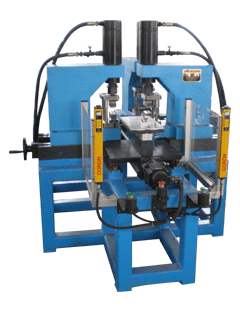

氣液增壓數控?zé)o鉚釘鉚接機

氣液增壓無鉚釘數控鉚接機是新一代 無鉚釘鉚接機型。該機可設計最大鉚接厚度為8mm，采用X軸單軸程序控制配以Z軸的氣液增壓缸。該機具有豐富的調整功能，其鉚接行程、鉚接壓力、進給速度、鉚接量都可調校，系統壓力也可調節，充分保證最佳的鉚接效果。該機適用于同一工件上眾多鉚點鉚接，省去多次調整、定位、對心工序，同時可對中心距保留較好的精度。也適用于大型，普通鉚接機無法正常加工的領域。 該機型為訂制品，可設計單頭或多頭和單點或多點工作式。

主要特點
■應用最新的無鉚釘連接技術
■電腦程控、操作方便可靠
■具有X、Z軸方向程序控制
■X軸行程最大3米(本圖片即是3米)
■PLC程序控制
■單獨放置電器控制箱
■工件自動定位夾緊
■工件自動送料
■可單點或多點鉚接(本圖片是雙點)
■可單頭或多頭設計(本圖片是對稱雙頭設計)
■全功能氣控系統
■手動、半自動、自動任意切換
具體參數由用戶提供，我方進行設計制造。
訂制品

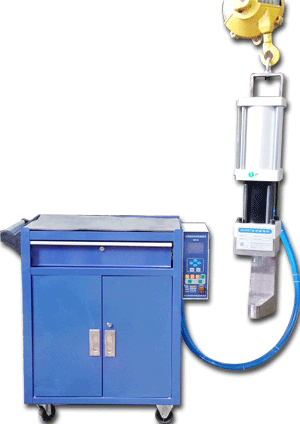

懸掛式無鉚釘鉚接機（無鉚釘鉚鉗）

在一些特殊的場合，由于工件的重量或鉚接機構的復雜，我們在無鉚釘鉚接過程中，不去移動工件，而是移動小型化的無鉚釘鉚接機，這樣帶來操作的便宜性，這種小型化了的無鉚釘鉚接機我們就叫做懸掛式無鉚釘鉚接機或者無鉚釘鉚鉗。





氣液增壓無鉚釘鉚鉗是一種適用于通風工程，風管法蘭等零件鉚接作業的小型 氣壓設備，具有小巧輕便，鉚接牢固，操作靈活，噪音小，檢修方便等特點。	XWMZ-8
主要特點
■懸掛式結構
■也可設計為手持式
■適用于總厚3毫米以下的板件加工
■操作靈活，噪音小
■無級調壓,壓力顯示
■主機 可預留兩套接口，可配置兩臺鉚鉗，實現雙工位差動鉚接。
■主機與不同的鉚鉗及油缸相連，可組成十幾種不同規格的鉚接設備。
■進行任意方位（含水平和垂直方位）的鉚接。
■裝有電氣系統的短路保護和安全保護。
■永不漏油設計,基本無維修。
■主機可選一拖二規格,隨時方便加裝第二套鉗體。
型號 Model XWMZ-5 XWMZ-8 XWMZ-10 XWMZ-15 結構形式(Type) 懸掛式 懸掛式 懸掛式 懸掛式 公稱力(噸) 5 8 10 15 汽缸行程 75 75 75 75 力行程 5 5 5 5 主機是否支持一拖二 支持（可選配置） 支持（可選配置） 支持（可選配置） 支持（可選配置） 鉚接次數(Min) 14～25 14～25 14～25 14～25 最大鉚徑 鍍鋅鋼板 2 3 4 5 鋁板 3 4 5 6 氣源要求 5-6kgf/cm2 額定用氣量(立方米/分鐘) 0.04 0.04 0.05 0.06 平衡裝置(Blance) 彈簧平衡器 彈簧平衡器 彈簧平衡器 彈簧平衡器 手推式控制系統 有 有 有 有 鉚接力調節 無級可調 無級可調 無級可調 無級可調 氣霧潤滑 有 有 有 有 氣源濾水 有 有 有 有 輔助手柄 控制翻轉手柄設計 控制翻轉手柄設計 控制翻轉手柄設計 控制翻轉手柄設計 整機功耗 50 60 65 70 鉗體重量 7種規格可選12-80kg 鉗體尺寸 7種規格可選，見后附尺寸圖 控制箱重量 25 25 25 25 控制箱外形尺寸 長*寬*高  400*580 *820 400*580 *820 400*580 *820 400*580 *820
一拖二功能是指控制系統預留相應升級接口和加工能力,在需要的時候,可以支持兩套鉚鉗差動工作。

鉚接機空調通風閥門懸掛無鉚釘鉚接機

壓力可以顯示和控制；保壓時間可以任意設定；彩色液晶觸摸屏； PLC可編；旋鉚頭可更換設計； 手動，自動，點動切換；同步夾具

本視頻尺寸較小，高清視頻另見 鉚接機空調通風閥門懸掛無鉚釘鉚接機演示
