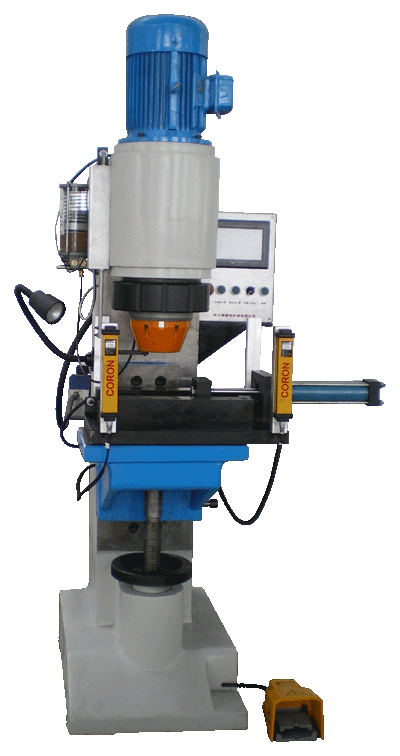

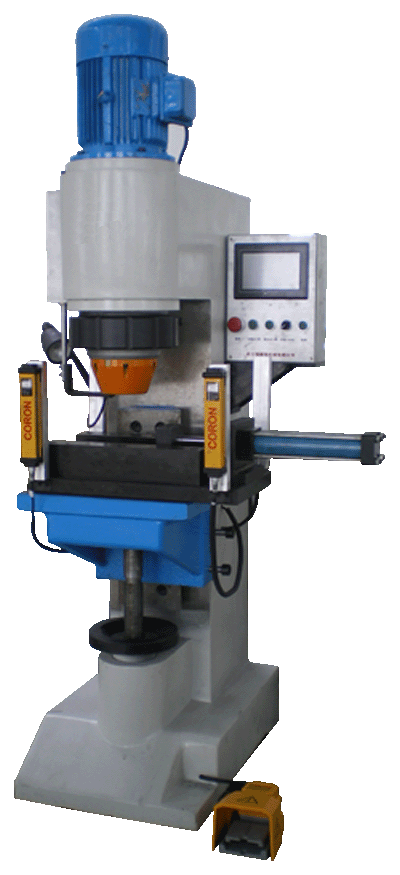

鉚接機旋鉚機液晶程控電控系統

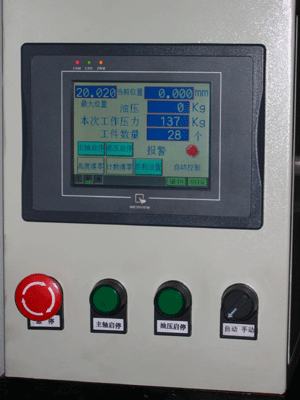

電控箱外觀
光柵尺部分
▲ PLC程序控制
▲ 7寸彩色液晶觸摸屏
▲ 壓力監控,實時壓力顯示
▲ 壓力報警
▲ 高精度壓力傳感器
▲ 光柵尺行程控制
▲ 行程可以設置
▲ 行程實時顯示
▲ 手動,自動切換
▲ 工件計數功能

詳細功能介紹

本電控控制器采西門子可編程控制器(PLC)作為主控制器,工作穩定可靠。采用觸摸屏作為可視界面實現人機對話,使操作變得更加人性化。

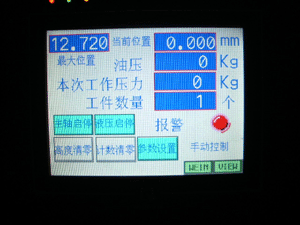

現對以上界面作以下介紹

最大位置:指最近一次鉚壓工件時主軸下降的最大距離。

當前位置:是指主軸當前下降的距離。

油壓:是指壓力傳感器所測量的實際壓力。

本次工作壓力:它是從主軸下降時開始測量到主軸返回時結束,在此期間的最大壓力。

工件數量:加工工件的個數(累計值,可通過“計數清零”按扭清零),每踩一下腳踏開關計一個數。

主軸啟停:按此按扭將打開如下畫面

按起動按扭則主軸電機起動,按停止按扭則主軸電機停止,操作完畢后關閉本窗口。

起動主軸還可以按操作箱上的主軸啟停按扭,按一下起動,再按一下停止。

油壓啟停:操作同主軸電機。

報警:在鉚壓過程中如果鉚壓壓力小于設定壓力時就報警。報警燈一秒鐘閃爍一次。

高度清零:高度清零按扭按下時,當前高度被清零,其作用是當主軸停在上端,或?qū)⑺栉恢脮r作為零點時,按下此按扭。

計數清零:就是對加工工件個數清零,以便重新計數。

參數設置:觸摸此按扭則打開下面的畫面

這個畫面是用來設置主軸下降高度及鉚壓壓力的,觸摸位置設置顯示處出現如下畫面

點擊你想要的數字鍵,然后按確認鍵ENT,取消當前操作按ES鍵,清除按CR鍵。注意:輸入的最大數為30mm,大于30則輸不進去,因為光柵尺的最大長度為30mm,設置超過30mm則沒有意義,而且自動狀態下主軸因達不到該位置無法返回。

下面的壓力設置同上。

自動控制:“自動控制”指示當前的工作狀態,它受機箱上的手/自動轉換開關控制。手/自動開關在手動位置,則顯示“手動控制”字樣,控制器則工作在手動控制狀態。此時踩下腳踏開關,主軸下降,松開主軸上升。

自動狀態:在自動狀態下,點一下腳踏開關,主軸開始下降,鉚壓開始,直到達到設置的鉚壓距離返回。一批工件剛開始時要從小到大設置,否則主軸難以返回。如果設置過大可轉換到手動位置結束本次操作。注意:在自動狀態下,只需要點一下腳踏開關,而不必長期踩在上面。

急停按扭:按下急停按扭,整個二次回路失電!
